Condenseur de clim : rôle, panne et remplacement

Condenseur de climatisation : rôle dans le circuit et fonctionnement du condenseur de clim

Le condenseur de clim est un composant central du circuit frigorifique d’un véhicule. Situé à l’avant, il reprend la forme d’un radiateur fin, composé d’ailettes et de tubes métalliques. Sa mission principale consiste à transformer le gaz réfrigérant chaud en liquide par échange thermique avec l’air extérieur.

Le processus débute lorsque le compresseur comprime le fluide. Ce dernier sort sous haute pression et à haute température. Le gaz traverse ensuite le condenseur. Là, l’air qui le traverse retire la chaleur. Le gaz se condense alors en liquide. Ce liquide se dirige ensuite vers le détendeur puis l’évaporateur. Dans l’évaporateur, la baisse de pression entraîne l’évaporation et la production de froid dans l’habitacle.

Le positionnement du condenseur explique sa vulnérabilité. Installé derrière le pare-chocs, il subit projections, gravillons et sel de déneigement. Ces agressions peuvent plonger le composant dans une usure accélérée. Des microfissures ou perforations peuvent apparaître. Celles-ci provoquent des fuites de fluide frigorigène et une perte d’efficacité.

Cas pratique : l’histoire de Claire, taxi parisien

Claire conduit un taxi en ville. Après plusieurs hivers, des traces huileuses apparaissent sous son véhicule. La clim refroidit moins vite lors des grandes chaleurs estivales. En atelier, le diagnostic met en évidence un condenseur percé par un impact. Le remplacement du condenseur et une recharge de fluide rétablissent la performance.

Cette anecdote illustre deux réalités. D’abord, l’usure liée aux trajets urbains. Ensuite, l’importance d’un contrôle annuel. un simple contrôle préventif aurait pu identifier une corrosion naissante. Le remplacement aurait été planifié avant une panne plus coûteuse.

Sur le plan thermique, le condenseur joue aussi un rôle dans la gestion thermique du moteur. Un condenseur obstrué peut gêner l’échange d’air vers le radiateur moteur. Cela peut provoquer une hausse de la température du liquide de refroidissement. Le risque devient double : clim moins efficace et moteur plus sollicité.

Enfin, l’impact sur la consommation de carburant mérite attention. Lorsque le condenseur perd en efficacité, le compresseur travaille davantage pour compenser la baisse de performance. Cette sollicitation augmente la consommation. Vous constatez une hausse du carburant sans modification de vos trajets. Un lien direct existe souvent entre perte d’efficacité de la clim et surconsommation.

Phrase-clé : le condenseur est l’élément qui transforme le fluide chaud en liquide et conditionne la performance de toute la climatisation.

Symptômes d’une panne du condenseur de clim : comment repérer un condenseur HS

Repérer un condenseur défaillant repose sur des signes visibles et des comportements du système. Le premier indice est la baisse de performance de la clim. L’air devient tiède, même à la puissance maximale. Vous le remarquez surtout lors des fortes chaleurs ou après un trajet prolongé.

Autre signal visible : des traces huileuses sous l’avant du véhicule. Le fluide frigorigène se mélange à l’huile du compresseur. Lors d’une fuite, on observe souvent des coulures ou des taches sur le condenseur. Un contrôle visuel régulier aide à détecter ces signes.

Les bruits anormaux font partie des alertes utiles. Sifflements, cliquetis ou vibrations lors de l’activation de la clim peuvent indiquer une pression anormale dans le circuit. Le compresseur force alors. À terme, il risque d’être endommagé. Le remplacement du compresseur coûte généralement plus cher que celui du condenseur.

Un condenseur obstrué par des feuilles, insectes ou boue réduit l’échange thermique. Le résultat : montée en température du liquide de refroidissement et voyant de surchauffe possible. Un cas concret observé dans un atelier municipal montre qu’un condenseur encrassé peut provoquer une panne du ventilateur de refroidissement par surcharge.

Diagnostic pratique

Pour confirmer la panne, plusieurs tests existent. Un contrôle visuel reste la première étape. Ensuite, l’usage d’un détecteur électronique de fuite ou d’un traceur fluorescent facilite la localisation précise. La mesure de pression à l’aide d’un manomètre révèle une pression anormale, signe d’une fuite ou d’un blocage.

Dans l’exemple du chauffeur de bus local, un test au vide a permis d’identifier une fuite minime. L’intervention rapide a évité la casse du compresseur et la nécessité de vider le circuit complet sans récupération.

Liste d’alerte pratique (à vérifier si vous observez ces signes) :

• ❗️ Air tiède soufflé malgré la clim allumée
• 🛠️ Traces huileuses sous le véhicule ou sur le condenseur
• 🔊 Bruits anormaux lors de l’activation du système
• 🌡️ Surchauffe du moteur ou voyant de température actif
• ⛽️ Surconsommation de carburant sans autre cause

Phrase-clé : observez l’état extérieur du condenseur et accompagnez l’observation d’un test de pression pour confirmer une panne.

https://www.youtube.com/watch?v=9iCxh-nqpvo

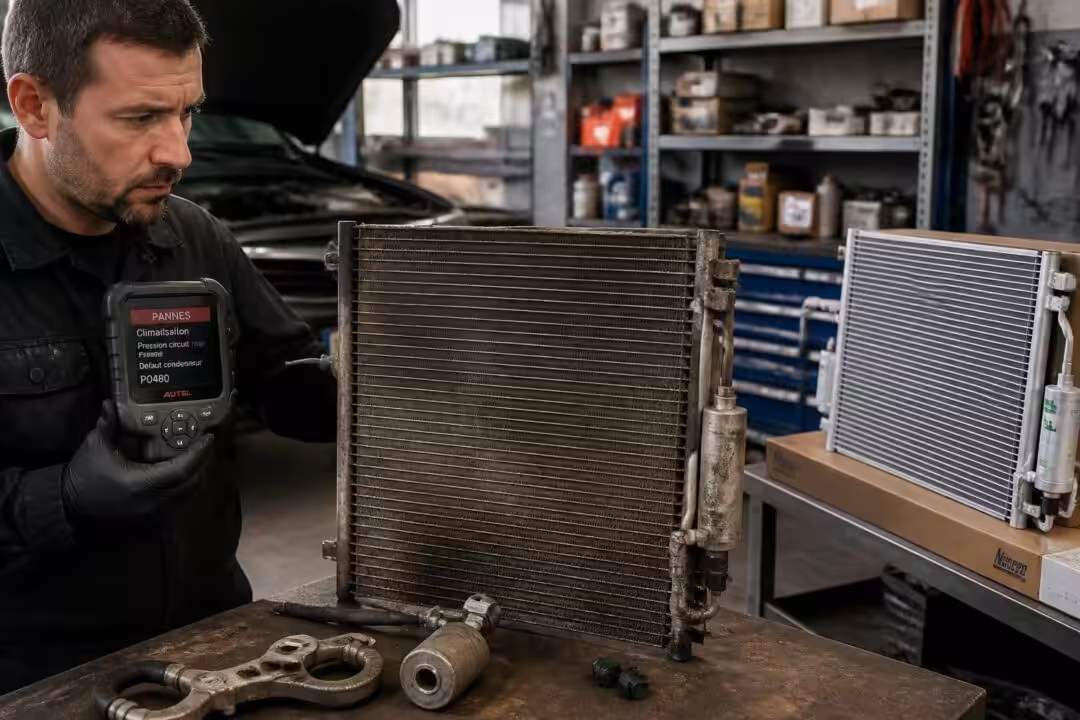

Remplacement du condenseur de clim : étapes techniques et précautions

Le remplacement d’un condenseur demande rigueur et matériel adapté. L’opération commence par la récupération du fluide frigorigène. Cette étape est obligatoire. La loi interdit le rejet dans l’air. Seul un atelier équipé d’une station de climatisation doit faire cette récupération.

Ensuite, le démontage se fait méthodiquement. Selon le véhicule, il faudra déposer le pare-chocs ou la calandre. Photographier les connexions facilite le remontage. Les raccords du circuit exigent deux clés pour être desserrés. Il faut éviter de tordre les tuyaux.

Une fois le condenseur retiré, il faut préparer le montage du neuf. Les joints toriques doivent être remplacés systématiquement. Ces joints garantissent l’étanchéité. Un montage incorrect peut provoquer des fuites immédiates.

Procédure étape par étape

Étape 1 : récupération du fluide avec station adaptée. Étape 2 : dépose des éléments de carrosserie gênants. Étape 3 : déconnexion des conduites et fixation du condenseur. Étape 4 : remplacement des joints, remontage et recharge du circuit après création du vide. Enfin, test de fonctionnement et contrôle des fuites.

Un cas concret : l’Atelier du Parc a remplacé un condenseur sur une citadine en 1h30. Le temps d’intervention dépend du modèle et de l’accessibilité. Sur des véhicules récents avec multiples éléments électroniques, le temps peut doubler.

Coûts et fourchettes budgétaires :

Élément 🔧	Coût indicatif (€) 💶	Remarque 📝
Condenseur (pièce) 🧩	100 – 500 💶	Varie selon modèle et qualité
Main-d’œuvre 🛠️	150 – 300 💶	Dépend du temps et de l’accès
Recharge frigorigène 🧊	60 – 150 💶	Inclut huile et contrôles
Total estimé 💰	400 – 1200 💶	Devis conseillé avant intervention

Après montage, la création du vide et la recharge sont cruciales. Le technicien effectue un test sous vide pour vérifier l’étanchéité. Puis il injecte la quantité de fluide prescrite par le constructeur. Un contrôle final à différentes vitesses moteur permet de valider la température de soufflage.

Phrase-clé : le remplacement requiert une station de clim professionnelle et un contrôle précis du circuit pour garantir longévité et sécurité.

Diagnostiquer une fuite du condenseur de clim : outils, méthode et cas concrets

Localiser une fuite est souvent complexe. Les microfuites se produisent à la suite d’une corrosion ou d’un impact. Pour y voir clair, les ateliers emploient plusieurs méthodes complémentaires. Chacune apporte une confirmation supplémentaire.

L’inspection visuelle reste la première étape. Elle permet de repérer les traces huileuses. Mais certaines fuites sont invisibles à l’œil nu. Dans ce cas, l’usage d’un traceur fluorescent mélangé au fluide aide à rendre la fuite visible sous lampe UV.

Un détecteur électronique de fuite peut capter les concentrations de frigorigène dans l’air autour du condenseur. Ce détecteur donne une indication précise du point le plus actif. Enfin, le test de pression et le test sous vide sont des étapes mécaniques incontournables.

Outils et méthode

Outils courants :

• 🧰 Détecteur électronique pour localiser la fuite
• 🔦 Lampe UV et traceur fluorescent pour visualiser les traces
• ⚖️ Manomètres pour mesurer la pression
• 🧪 Station de climatisation pour récupération et recharge

Procédure type : récupérer le fluide, gonfler le circuit à la pression prescrite, utiliser le détecteur pour suivre la fuite, confirmer avec lampe UV. Noter l’emplacement exact et prévoir le remplacement si la fuite réside dans le condenseur.

Étude de cas : un véhicule utilitaire présentait une fuite intermittente. Le détecteur électronique indiquait une zone, mais la fuite était masquée par des saletés. Après nettoyage et lampe UV, le point de fuite est devenu évident. Le remplacement du condenseur a stoppé la perte de frigorigène et évité une panne du compresseur.

Conseil pratique : ne laissez pas une fuite non traitée. Le fluide s’échappe progressivement. Même une petite fuite finit par entraîner une panne complète. De plus, la réglementation impose une gestion contrôlée du fluide frigorigène.

Phrase-clé : combinez inspection visuelle, détection électronique et lampe UV pour un diagnostic fiable, et planifiez le remplacement si la fuite provient du condenseur.

Entretien préventif du condenseur de clim et bonnes pratiques pour prolonger sa durée de vie

L’entretien préventif réduit les risques de panne et prolonge la durée de vie du condenseur. En moyenne, cette durée varie entre 8 et 10 ans, mais elle dépend de l’environnement et des soins apportés. Entretenir le condenseur est une économie à long terme.

Le premier geste simple est le nettoyage régulier des ailettes. Un jet d’eau basse pression suffit pour évacuer insectes, poussières et feuilles. Évitez le jet haute pression qui peut plier les ailettes fragiles. Si les ailettes sont déformées, un outil spécial permet de les redresser.

Un contrôle annuel du circuit de climatisation est recommandé. Ce contrôle inclut la vérification de l’étanchéité, la mesure de pression et l’état des joints. Il permet d’anticiper des fuites naissantes. Les garages proposent souvent un forfait de vérification avant la saison chaude.

Bonnes pratiques au quotidien

Voici une liste pratique d’actions à réaliser pour protéger le condenseur :

• 🧼 Nettoyer les ailettes avec un jet d’eau douce au moins une fois par an
• 🔍 Inspecter visuellement la face avant après trajets sur routes gravillonnées
• 🛡 Remplacer les joints toriques lors de toute intervention sur le circuit
• ❄ Utiliser la clim régulièrement, même en hiver, pour lubrifier le circuit
• 📅 Faire contrôler la clim avant la saison chaude par un professionnel

Remplacer le filtre habitacle chaque année aide aussi. Un filtre encrassé diminue le débit d’air. Le système travaille plus fort et le condenseur s’en ressent. De plus, utiliser un garage équipé pour la recharge garantit l’usage du bon fluide et la bonne quantité d’huile.

Un dernier conseil technique : arrêtez la clim quelques minutes avant d’éteindre le moteur. Cette pratique limite l’accumulation d’humidité dans le circuit et réduit le risque de corrosion. C’est un geste simple qui prolonge la vie des joints et des composants.

Phrase-clé : des gestes simples et un contrôle annuel suffisent souvent à éviter le remplacement prématuré du condenseur.
